50MHz スカイドア製作記 1

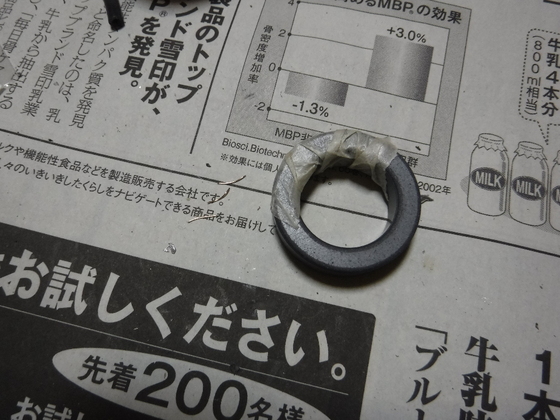

では、製作に取り掛かります。FT114-43のフェライトコアに絶縁の為マスキングテープを巻きます。

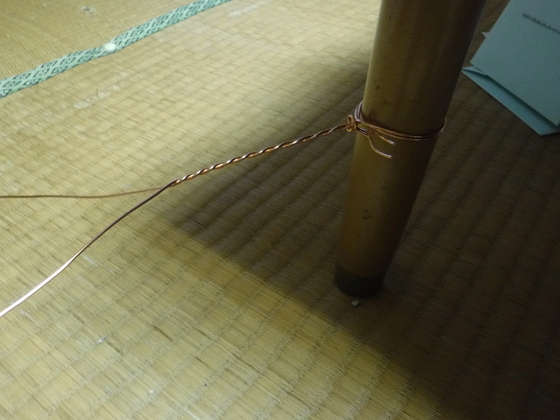

電気こたつの脚を利用して、UEW/ポリウレタン銅線外径1.0mmを適度な長さによじります。

ツイスト巻が、下手かも ?です。

.

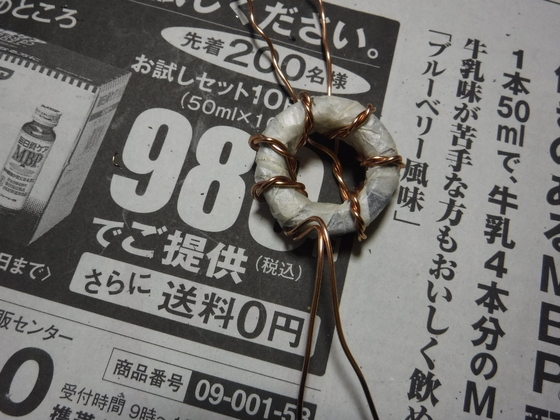

五、六回ほど巻きます。コアにぎゅつと締めながら巻きます。

モールドケースTB-53を用意します。穴あけ加工をします。水道パイプVP13を30Cm用意して、モールドケースにその穴を左右開けます。

VP13の穴開けは、丁寧にしてケースとの間に隙間のないようにしましょう。

リーマを使うと綺麗に出来ます

M型コネクターの穴を開けます。

マストへ取り付ける金具が、見つからないので穴は開けていません。テレビ補修部品の通販サイトで、安いものを見つけました。現在オーダーしています。
